Capteur Détecteur de Flamme KY-026 – Arduino

Le capteur de flamme KY-026 est un capteur qui permet de mesurer des longueurs d’onde sur une plage comprise entre 760 nm et 1100 nm. Ce capteur réagira donc en présence d’une flamme.

Caractéristiques :
– Extrêmement sensible aux longueurs d’ondes entre 760-1100nm
– Seuil de détection de flamme modifiable par un potentiomètre
– Plage d’angle de détection: environ 60 degrés
– Alimentation: 3.3-5.5 VDC



// Définition des broches utilisées
int Led = 1 ;// LED
int capt_num = 3; // Interface Capteur Flamme
int capt_ana = A3; //  Interface Capteur Flamme

int val ;
float capteur_flamme;

void setup ()
{
  pinMode(Led, OUTPUT);// Définir l'interface de la LED en sortie
  pinMode(capt_num, INPUT);// Définir l'interface du capteur de flamme en entrée
  pinMode(capt_ana, INPUT);// Définir l'interface du capteur de flamme en entrée
  Serial.begin(9600);
}

void loop ()
{
  capteur_flamme = analogRead(capt_ana);

  Serial.println(capteur_flamme);

  val = digitalRead (capt_num) ;
    if (val == HIGH) // Quand le capteur détecte une flamme, la led s'allume
  {
    digitalWrite (Led, HIGH);
    Serial.println("Flamme");
  }
  else
  {
    digitalWrite (Led, LOW);
    Serial.println("Pas de flamme");
  }
  delay(2000);
}

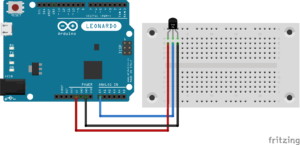

Capteur de tempétature TMP36 – Arduino

Afin de récupérer une température avec un Arduino, nous pouvons utiliser un capteur TMP36.

Ce capteur doit-être alimenté entre 2.7 et 5.5V, et consomme moins de 50µA en fonctionnement, et 0.5µA en veille

Attention au branchement de ce capteur. S’il est branché dans le mauvais sens, il risque de chauffer très vite et à de hautes températures. Vous risquez une brûlure si vous entrez en contact avec lui !

Le document constructeur est disponible ici : datasheet

Caractéristiques :

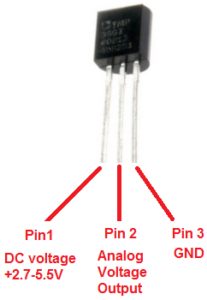

– Taille: boitier TO-92 à 3 broches (similaire à un transistor)
– Gamme de température: -40°C a 150°C / -40°F a 302°F
– Tension de sortie: 0.1V (-40°C) to 2.0V (150°C) mais la précision diminue après 125°C
– Tension d’alimentation: 2.7V a 5.5V

//définition des broches utilisées
int capteur_temp = 0;

void setup()
{
  Serial.begin(9600);
}

void loop()
{

// Lecture de l'entrée analogique
 int reading = analogRead(capteur_temp);

// Conversion de la lecture d'entrée en tension
 float volt = reading * 5.0;
 volt = volt / 1024.0;

 // Afficher la tension d'entrée
 Serial.print(volt); Serial.println(" volts");

 // Afficher la température
 float temperature = (volt - 0.5) * 100 ;  // Convertir la tension en temperature

 Serial.print(temperature);
Serial.println(" degrees C");

 delay(1000);
}

Capteur à Ultrason HC-SR04 – Raspberry Pi

Les informations sur les caractéristiques du capteur sont disponibles ici.

Le signal de sortie du capteur (ECHO) sur le HC-SR04 est de à 5V. Cependant, nous pouvons envoyer sur la broche d’entrée sur du GPIO Raspberry Pi 3,3V.

En envoyant un signal 5V dans ce port d’entrée de 3,3 V non protégé, on pourrait endommager les broches GPIO.
Nous aurons besoin d’utiliser un diviseur de tension, composé de deux résistances, pour abaisser la tension de sortie du capteur à une tension que le Raspberry Pi peut manipuler.

Schéma de câblage :

# Importer les librairies
import time
import RPi.GPIO as GPIO

GPIO.setmode(GPIO.BCM)

# Definir les ports GPIO
GPIO_TRIGGER = 23
GPIO_ECHO = 24

# Definir les ports GPIO en entrée et Sortie
GPIO.setup(GPIO_TRIGGER,GPIO.OUT)  # Trigger
GPIO.setup(GPIO_ECHO,GPIO.IN)      # Echo

GPIO.output(GPIO_TRIGGER, False)
time.sleep(0.5)

# Envoyer une impulsion de 10us sur le Trigger
GPIO.output(GPIO_TRIGGER, True)
time.sleep(0.00001)
GPIO.output(GPIO_TRIGGER, False)
start = time.time()
while GPIO.input(GPIO_ECHO)==0:
  start = time.time()

while GPIO.input(GPIO_ECHO)==1:
  stop = time.time()

# Calculer la longueur de la pulsation
elapsed = stop-start

distance = elapsed * 34000
distance = distance / 2

print "Distance : %.1f" % distance

# Reset GPIO
GPIO.cleanup()

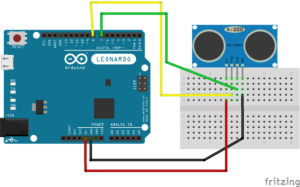

Capteur à Ultrason HC-SR04 – Arduino

Un capteur ultrason envoie un son puis mesure le temps que l’echo va mettre à revenir.

Le capteur HC-SR04 utilise les ultrasons pour déterminer la distance d’un objet. Il offre une excellente plage de détection sans contact, avec des mesures de haute précision et stables. Son fonctionnement n’est pas influencé par la lumière du soleil ou des matériaux sombres, bien que des matériaux comme les vêtements puissent être difficiles à détecter.



Caractéristiques :
– Dimensions : 45 mm x 20 mm x 15 mm
– Plage de mesure : 2 cm à 400 cm
– Résolution de la mesure : 0.3 cm
– Angle de mesure efficace : 15 °
– Largeur d’impulsion sur l’entrée de déclenchement : 10 μs (Trigger Input Pulse width)



Nous savons que le son se déplace à une vitesse v = 330m.s-1
Le son met donc 3 secondes pour se déplacer sur 1km et il faut à peu près 3 millisecondes au son pour parcourir 1 mètre :



// définition des broches utilisées
int trig = 8;
int echo = 7;
float lecture_echo;
float cm;

void setup()
{
pinMode(trig, OUTPUT);
digitalWrite(trig, LOW);
pinMode(echo, INPUT);
Serial.begin(9600);
}

void loop()
{
digitalWrite(trig, HIGH);
delayMicroseconds(10);
digitalWrite(trig, LOW);
lecture_echo = pulseIn(echo, HIGH);
cm = lecture_echo / 58;
Serial.print("Distance : ");
Serial.println(cm);
delay(1000);
}
